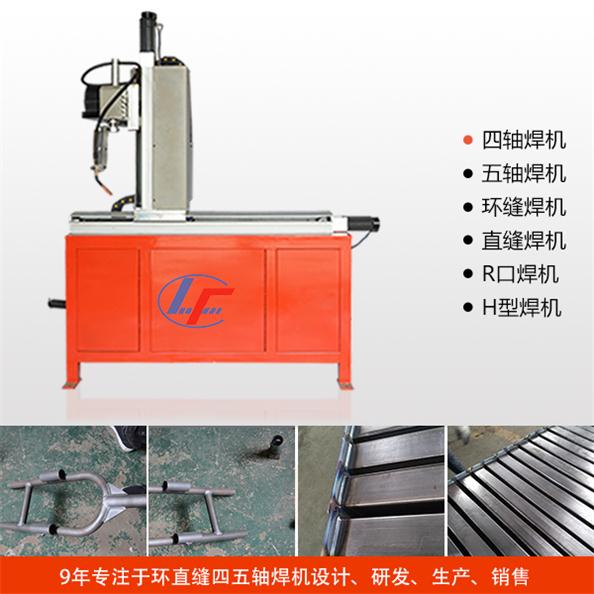

直缝自动焊机产品说明
我国的机械制造业进步越来越科技化，今天林峰为您讲解的是直缝自动焊机产品说明。
一、主机主要由焊接机床系统、焊接电源系统、气路控制系统及电器控制系统等部件构成
二、焊接主机系统：焊接机床系统主要由直缝焊接机床主机架、横梁导轨机构及焊枪行走机构、气囊压紧机构、焊接芯轴、气动定位爪，焊接机头及气路控制系统构成。
（1）主机架采用悬臂式焊接结构，具有足够钢度和强度，满足设备长期使用时的稳定性。退火处理，精度保持长久
（2）横梁导轨机构强度高、重量轻。焊枪行走托板采用步进电机驱动。在焊接起始位置设有焊接原位，焊枪行走速度可设定，触摸屏设定参数直接方便。
（3）芯轴为工件提供背面支撑与保护，芯轴顶部全长镶嵌铜衬垫，在焊接时为工件提供良好的散热冷却保护，芯轴上的衬垫与压指的垂直间距可调，其大小可按焊接厚度调整。
（4）气囊式气动夹具为纵缝焊接而设计，适应筒体工件直缝自动焊接状态压紧气囊具有特殊加压机构，一则气囊压指在向下压紧工件时具有向前的分力，能自动消除纵缝装配间隙。所有气囊压板通过柔性气囊在工件全长范围内将工件均居压紧，配合焊接芯轴的焊接衬垫为工件提供良好散热冷却保护，为薄壁工件的、、无变形焊接提供可靠保障。
三、操作原理：
本机型采用卧装方式完成碳钢筒体的纵缝焊接，立式结构焊接横梁可以调节升降，工件吊装放置在设备托料架上，焊缝背面通入芯轴；焊枪通过夹持调节机构连接在焊接移动小车上，实现焊枪的焊接行走和快速复位。
